有源晶振四個插腳如何定義
發表時間：2022/01/21
閱讀量：1097
來源：
晶鴻興科技

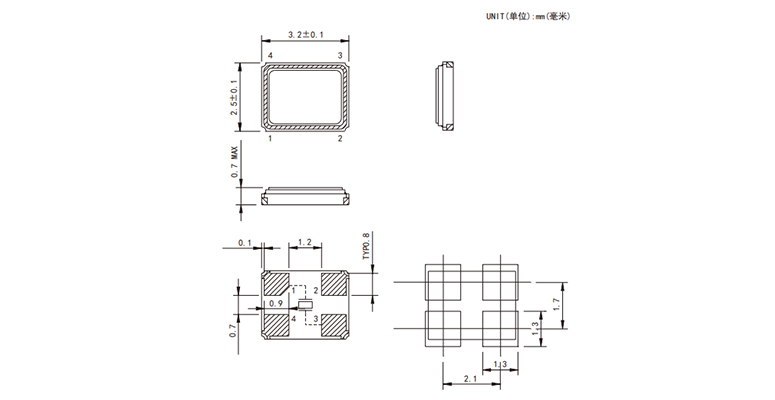

有源晶振比無源晶振輸出信號質量好，穩定度高，不受外部電路影響，內部有獨立的起振芯片。有源晶振有很多系列，不同系列的管腳定義都各不相同。因為有源晶振型號縱多，而且每一種型號的引腳定義都有所不同，接發也不同，下面我介紹一下有源晶振引腳識別，以方便大家認識，有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。
有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。
有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），不需要復雜的配置電路。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。
有源晶振是右石英晶體組成的，石英晶片之所以能當為振蕩器使用，是基于它的壓電效應：在晶片的兩個極上加一電場，會使晶體產生機械變形；在石英晶片上加上交變電壓，晶體就會產生機械振動，同時機械變形振動又會產生交變電場，雖然這種交變電場的電壓極其微弱，但其振動頻率是十分穩定的。當外加交變電壓的頻率與晶片的固有頻率(由晶片的尺寸和形狀決定)相等時，機械振動的幅度將急劇增加，這種現象稱為“壓電諧振”。
壓電諧振狀態的建立和維持都必須借助于振蕩器電路才能實現。圖3是一個串聯型振蕩器，晶體管T1和T2構成的兩級放大器，石英晶體XT與電容C2構成LC電路。在這個電路中，石英晶體相當于一個電感，C2為可變電容器，調節其容量即可使電路進入諧振狀態。該振蕩器供電電壓為5V，輸出波形為方波。
